Alto
Descrizione del prodotto Il quadro compatto completamente isolato SDC tipo SF6 assembla le unità funzionali in una camer
Invia la tua richiestaDESCRIZIONE
Informazioni basilari.
Modello numero. | DSC20-24 |
Temperatura ambiente | -35c-+40c |
Capacità sismica | 8 gradi |
Altitudine | <=2000 m |
Pacchetto di trasporto | Scatole di legno |
Marchio | DECHUN |
Origine | Jiangsu Changzhou |
Codice SA | 85372090 |
Descrizione del prodotto
Descrizione del prodottoIl quadro compatto completamente isolato SDC tipo SF6 assembla le unità funzionali in una camera chiusa di acciaio inossidabile SF6 senza parti sotto tensione esposte. Presenta i vantaggi di isolamento completo, tenuta completa, struttura compatta e installazione e funzionamento convenienti. È adatto per installazione interna ed esterna, dall'ambiente esterno, con elevata resistenza alle prestazioni ambientali difficili.
Specifiche tecniche 10kv | Modulo C | Modulo F | Modulo V | Modulo CB | ||
Interruttore di interruzione del carico | Cambiare il fusibile | Interruttore automatico sotto vuoto | Sezionatore/messa a terra | Interruttore automatico sotto vuoto | Sezionatore/messa a terra | |
Tensione nominale | 12 | 12 | 24 | 24 | 24 | 24 |
Tensione di tenuta a frequenza industriale KV | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 |
Tensione di tenuta ad impulso KV | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 |
Corrente nominale A | 630 | 125 | 630/1250 | 630/1250 | ||
Circuito chiuso A | 630 | |||||
Ricarica via cavo senza carico A | 10 | |||||
Corrente nominale di caduta del carico attivo A | 630 | 630 | ||||
Corrente di interruzione di guasto a terra A | 30 | 25 | ||||
Quando si verifica la corrente di guasto a terra del cavo di ricarica A | 17.4 | |||||
Corrente di caduta di cortocircuito KA | 31.5 | 25 | ||||
Capacità di fabbricazione KA | 50 | Nota | 63 | 63 | 63 | 63 |
Corrente di breve durata 4s KA | 20 | 20 | 25 | 20/25 | 20/25 | 20/25 |
Trasferire corrente A | 1750 | |||||
Prodotti correlati
-
Trasformatore di trazione con nucleo avvolto ad alta tensione per ferrovie, centrali elettriche
-
Silice pirogenica idrofobica come additivo per rivestimenti in calcestruzzo da costruzione
-
Dadi di bloccaggio dadi di bloccaggio dell'impugnatura per motocicli M20 * 1 M22 * 1 Cromato
-

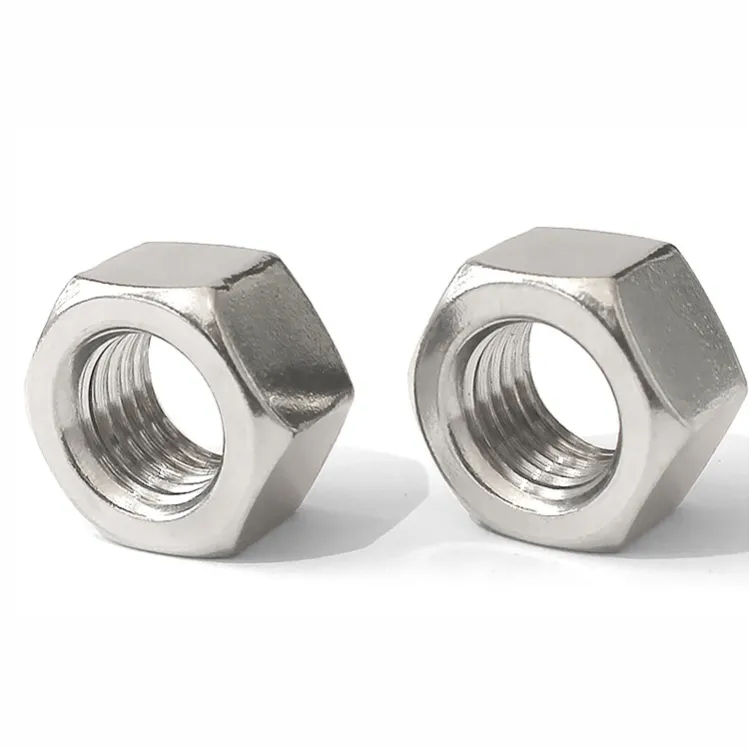

Dado esagonale M16 M28 M30 M12 M26 M40 in acciaio inossidabile A2 A4 SS304 SS316 DIN934
